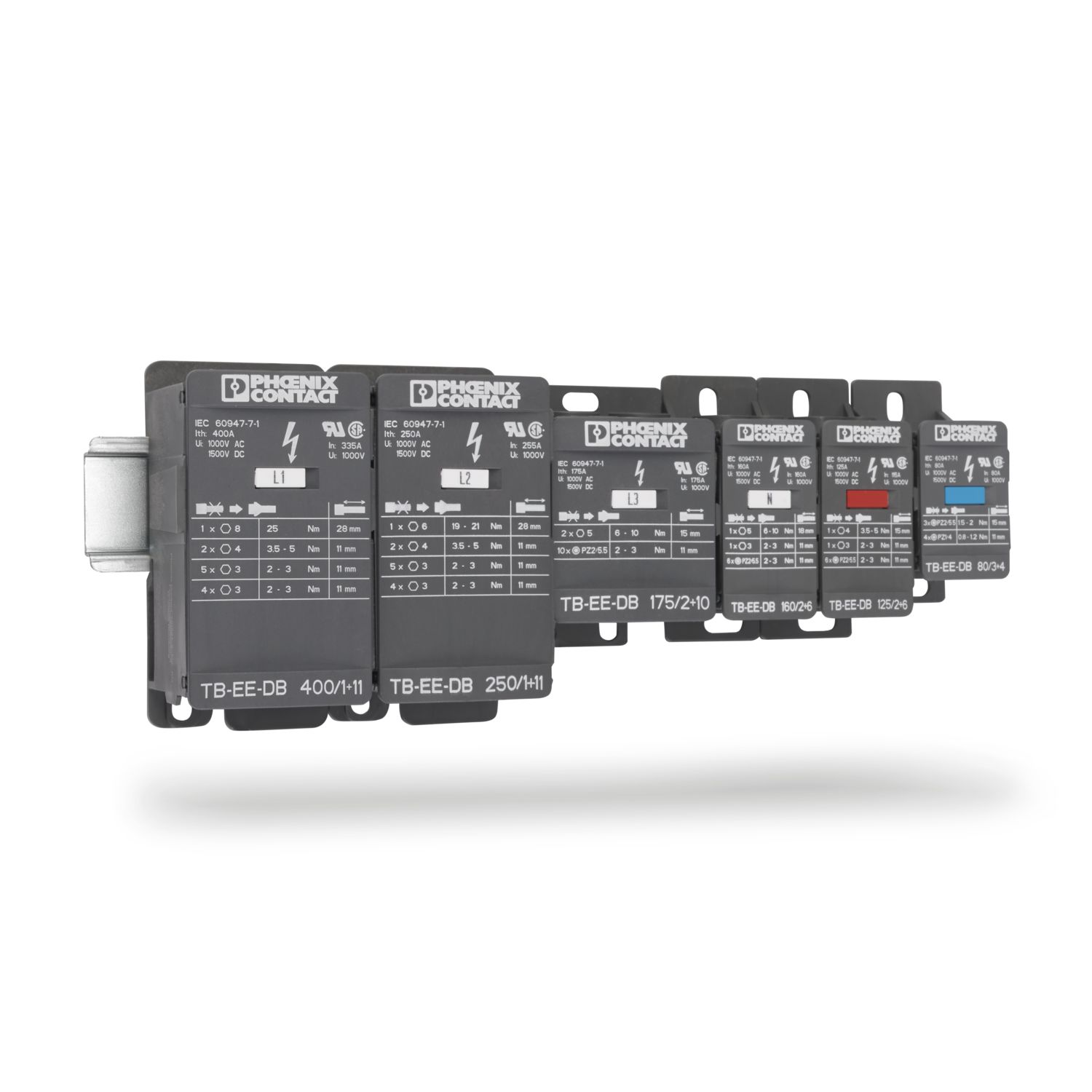

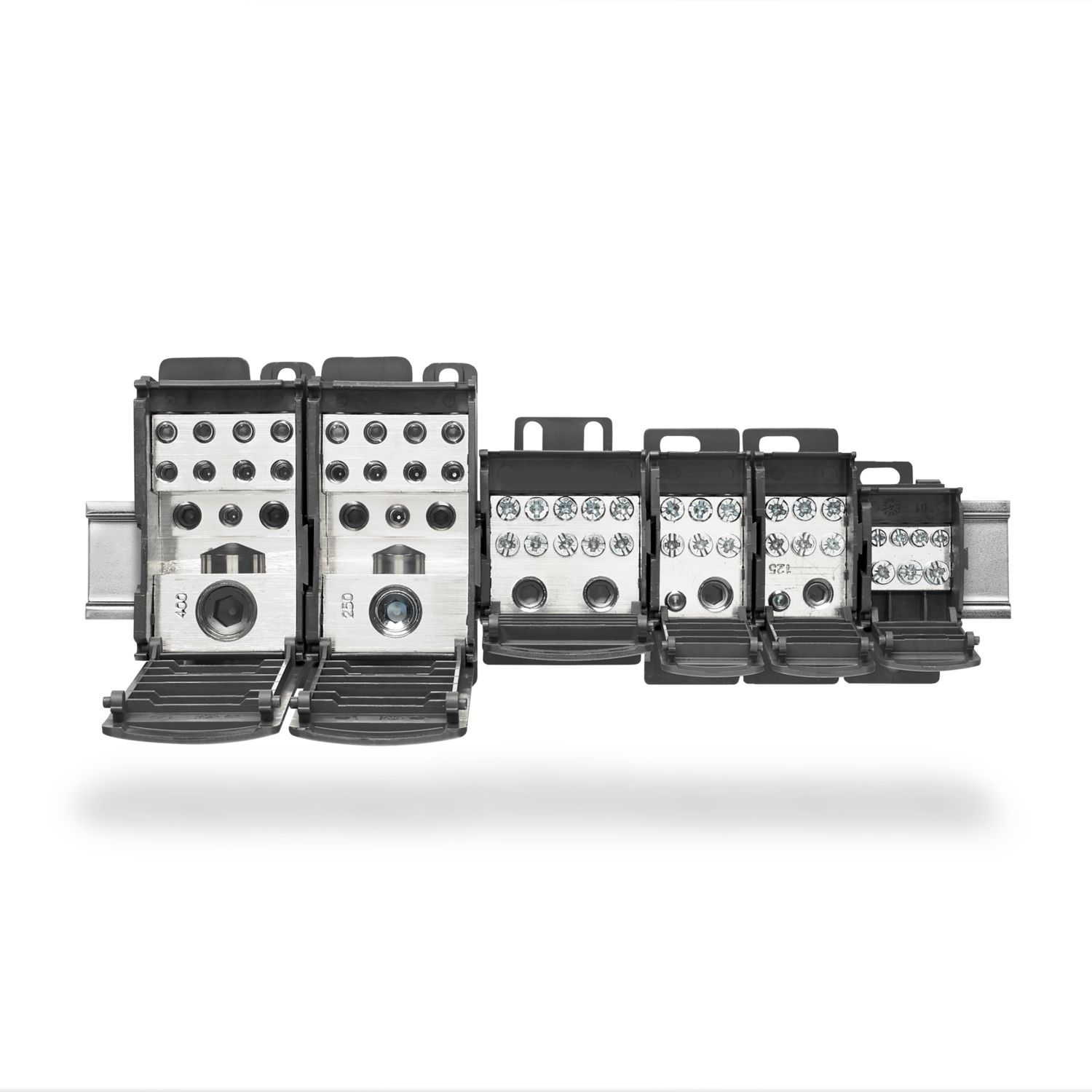

TB-EE-DB 125/2+6

Ordre n° : 1725167

Bloc de distribution, tension nominale : 1000 V, courant nominal : 125 A, nombre de connexions : 8, nombre de positions : 1, méthode de connexion : Connexion à vis, Section transversale nominale : 35 mm2, Contact de ligne, section transversale : 10 mm2 - 35 mm2, Connexion à vis, Contact de charge, section transversale : 2. 5 mm2 - 16 mm2, type de montage : NS 35/7,5, NS 35/15, Montage direct, couleur : gris foncé

Type de produit Bloc terminal distributeur

Positions / Canaux 1

Méthode de connexion Connexion par vis

Tension nominale 1000 V CA (adapté au 1500 V CC)

Courant nominal 125 A

Classe de protection IP20

Bureau de vente par email

Valeur d’ingénierie

Vos avantages avec Phoenix Contact TB-EE-DB 125/2+6

Architecture industrielle standard de 19 pouces

✓

Installation rapide via distributeur prêt à connecter et bloc de collecte

✓

Les blocs peuvent être encadrés les uns aux autres pour former des groupes de fonctions

✓

En plus d’économiser de l’espace, ce design compact permet un câblage convivial dans un espace réduit

✓

Utilisation flexible, grâce au rail DIN et au montage direct

✓

Couverture réversible pour une lisibilité optimale des données techniques

Fiches de référence des données techniques

Spécifications techniques complètes

Généré à partir du catalogue officiel en ligne pour le numéro de commande de contact Phoenix1725167.

Généralités

7 paramètres

Note	Le courant de charge maximal d’une seule unité de serrage ne doit pas être dépassé. Pour les applications de distribution d’énergie, IEC 60364-4-43.2008 ; modifié + corrigendum Okt. 2008 (DIN VDE 0100-430:2010-10) section 433.2 et suivantes doit être respectée !
Type de produit	Bloc terminal distributeur
Famille de produits	TB
Domaine d’application	Construction mécanique
Nombre de postes	1
Nombre de connexions	8
Nombre de lignes	1

Caractéristiques d’isolation

Évaluations de coordination de l’isolation

6 paramètres

Catégorie de surtension	III
Degré de pollution	3
Tension de surtension nominale	8 kV
Nombre de connexions par niveau	8
Section transversale nominale	35 mm²
Section transversale homologuée AWG	2

Contact de ligne

13 paramètres

Méthode de connexion	Connexion par vis
Filetage à vis	M8
Nombre de connexions	1
Note	Les vitrailles sont obligatoires lors de l’utilisation de conducteurs flexibles
Serrage du couple	3.5 ... 5 Nm
Longueur de dénudage	15 mm
Connexion en compte avec la norme	IEC 60947-7-1
Section transversale du conducteur rigide	10 mm² ... 35 mm²
AWG à section transversale	6 ... 2 (converti en IEC)
Section transversale flexible du conducteur (ferrole avec manche en plastique)	10 mm² ... 35 mm²
Section transversale nominale	35 mm²
Courant nominal	125 A
Tension nominale	1000 V CA (adapté au 1500 V CC)

Contact de charge

10 paramètres

Méthode de connexion	Connexion par vis
Filetage à vis	M5
Nombre de connexions	1
Note	Les vitrailles sont obligatoires lors de l’utilisation de conducteurs flexibles
Serrage du couple	2 ... 3 Nm
Longueur de dénudage	11 mm
Connexion en compte avec la norme	IEC 60947-7-1
Section transversale du conducteur rigide	2,5 mm² ... 16 mm²
AWG à section transversale	12 ... 6 (converti en licence IEC)
Section transversale flexible du conducteur (ferrole avec manche en plastique)	2,5 mm² ... 16 mm²

Contact de charge

19 paramètres

Méthode de connexion	Connexion par vis
Filetage à vis	M6
Nombre de connexions	6
Note	Les vitrailles sont obligatoires lors de l’utilisation de conducteurs flexibles
Serrage du couple	2 ... 3 Nm
Longueur de dénudage	11 mm
Connexion en compte avec la norme	IEC 60947-7-1
Section transversale du conducteur rigide	6 mm² ... 16 mm²
AWG à section transversale	8 ... 6 (converti en licence IEC)
Section transversale flexible du conducteur (ferrole avec manche en plastique)	2,5 mm² ... 16 mm²
Largeur	29,4 mm
Hauteur	75 mm
Profondeur	50,8 mm
Profondeur sur NS 35/7,5	52,3 mm
Profondeur sur NS 35/15	59,8 mm
Couleur	gris basalte (RAL 7012)
Indice d’inflammabilité selon la norme UL 94	V0
Groupe de matériaux isolants	I
Indice relatif de température du matériau isolant (Elec., UL 746 B)	125 °C

Test de tension surtension

2 paramètres

Point de consigne de tension de test	9,8 kV
Résultat	Test réussi

Test de montée de température

4 paramètres

Test de relevé de température	Augmentation de la température ≤45 K
Résultat	Test réussi
Courant de résistance à court terme 35 mm²	4,2 kA
Résultat	Test réussi

Tension de résistance puissance-fréquence

Budget énergétique et dissipation

2 paramètres

Point de consigne de tension de test	3,82 kV
Résultat	Test réussi

Données mécaniques

Données mécaniques et essais de résistance

1 Paramètres

Panneau latéral ouvert

Non

Résistance mécanique

Données mécaniques et essais de résistance

1 Paramètres

Résultat

Test réussi

Attachement sur le porte-avions

2 paramètres

Support DIN rail/fixation	NS 35
Résultat	Test réussi

Tester les dommages et le relâchement du conducteur

Conditions et résultats des tests

4 paramètres

Vitesse de rotation	9 tr/min
Révolutions	135
Section transversale/poids du conducteur	2,5 mm² / 0,7 kg 16 mm² / 2,9 kg 35 mm² / 6,8 kg
Résultat	Test réussi

Test de l’aiguille-flamme

2 paramètres

Période d’exposition	5 s
Résultat	Test réussi

Conditions ambiantes

Limites de l’environnement d’exploitation et de stockage

9 paramètres

Degré de protection	IP20
Température ambiante (fonctionnement)	-40 °C ... 110 °C (plage de température de fonctionnement incluant l’auto-chauffage ; pour la température maximale de fonctionnement à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pendant une courte période, ne dépassant pas 24 h, -60 °C à +70 °C)
Température ambiante (assemblage)	-5 °C ... 70 °C
Température ambiante (actionnement)	-5 °C ... 70 °C
Humidité autorisée (fonctionnement)	20 % ... 90 %
Humidité autorisée (stockage/transport)	30 % ... 70 %
Connexion en compte avec la norme	IEC 60947-7-1 IEC 60947-7-1 IEC 60947-7-1
Type de montage	NS 35/7,5 NS 35/15 Montage direct
