Phoenix Contact · Connexion à poussée

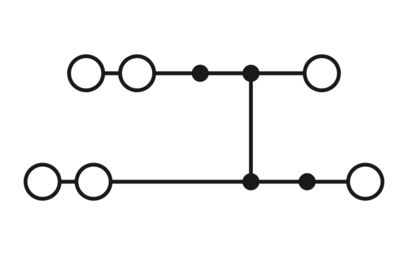

STTB 2,5-TWIN-PV

Ordre n° : 3038545

Bloc de bornes à double niveau, avec lieur équipotentiel, tension nominale : 500 V, courant nominal : 22 A, méthode de connexion : connexion à cage à ressort, 1er et 2e niveau, section transversale nominale : 2,5 mm2, section transversale : 0,08 mm² - 4 mm2, type de montage : NS 35/7,5, NS 35/15, couleur : gris

Type de produit Bloc terminal à plusieurs niveaux

Méthode de connexion Connexion à cage à ressort

Tension nominale 500 V

Courant nominal 22 A

Montage / Dimensions 2,5 mm²

Plage de température -60 °C ... 110 °C (plage de température de fonctionnement incluant l’auto-chauffage ; pour le maximum à court terme ...

Bureau de vente par email

Valeur d’ingénierie

Vos avantages avec Phoenix Contact STTB 2,5-TWIN-PV

Architecture industrielle standard de 19 pouces

✓

Conception compacte pour maximiser les économies d’espace

✓

Testé pour des applications ferroviaires

Fiches de référence des données techniques

Spécifications techniques complètes

Généré à partir du catalogue officiel en ligne pour le numéro de commande de contact Phoenix3038545.

Données commerciales

Données commerciales, emballage et logistique

16 paramètres

Numéro d’article	3038545
Unité d’emballage	50 %
Quantité minimale de commande	50 %
Clé des ventes	0163*
Clé produit	BE2114
GTIN	4017918911768
Poids par pièce (y compris le packing)	15,348 g
Poids par pièce (hors emballage)	15,2 g
Numéro de tarif douanier	85369010
Pays d’origine	PL
Type de produit	Bloc terminal à plusieurs niveaux
Famille de produits	ST
Domaine d’application	Industrie ferroviaire Construction mécanique Génie des plantes
Nombre de connexions	6
Nombre de lignes	2
Potentiels	1

Caractéristiques d’isolation

Évaluations de coordination de l’isolation

6 paramètres

Catégorie de surtension	III
Degré de pollution	3
Tension de surtension nominale	6 kV
Dissipation maximale de puissance pour la condition nominale	0,77 W
Nombre de connexions par niveau	3
Section transversale nominale	2,5 mm²

1er et 2e niveau

34 paramètres

Méthode de connexion	Connexion à cage à ressort
Longueur de dénudage	8 mm ... 10 mm
Connexion en compte avec la norme	IEC 60947-7-1
Section transversale du conducteur rigide	0,08 mm² ... 4 mm²
AWG à section transversale	28 ... 12 (converti en licence IEC)
Section transversale du conducteur flexible	0,08 mm² ... 2,5 mm²
Section transversale du conducteur, flexible [AWG]	28 ... 14 (converti en IEC)
Section transversale du conducteur flexible (virule sans manchon plastique)	0,14 mm² ... 2,5 mm²
Section transversale flexible du conducteur (ferrole avec manche en plastique)	0,14 mm² ... 2,5 mm²
2 conducteurs avec la même section transversale, flexibles, avec TWIN virole avec gaine plastique	0,5 mm²
Courant nominal	22 A
Courant de charge maximal	26 A (avec une section transversale de 4 mm²)
Tension nominale	500 V
Section transversale nominale	2,5 mm²
Largeur	5,2 mm
Largeur du couvercle d’extrémité	2,2 mm
Hauteur	91,5 mm
Profondeur sur NS 35/7,5	47,5 mm
Profondeur sur NS 35/15	55 mm
Couleur	gris (RAL 7042)
Indice d’inflammabilité selon la norme UL 94	V0
Groupe de matériaux isolants	I
Matériau isolant	PA
Application de matériau isolant statique à froid	-60 °C
Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21))	125 °C
Indice relatif de température du matériau isolant (Elec., UL 746 B)	130 °C
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
NFPA 130 à décharge calorimétrique (ASTM E 1354)	27,5 MJ/kg
Inflammabilité de surface NFPA 130 (ASTM E 162)	a réussi
Densité optique spécifique de la fumée NFPA 130 (ASTM E 662)	a réussi
Toxicité des gaz fumigènes NFPA 130 (SMP 800C)	a réussi

Test de tension surtension

2 paramètres

Point de consigne de tension de test	7,3 kV
Résultat	Test réussi

Test de montée de température

5 paramètres

Test de relevé de température	Augmentation de la température ≤ 45 K
Résultat	Test réussi
Courant de résistance à court temps 2,5 mm²	0,3 kA
Courant de résistance à court temps 4 mm²	0,48 kA
Résultat	Test réussi

Tension de résistance puissance-fréquence

Budget énergétique et dissipation

2 paramètres

Point de consigne de tension de test	1,89 kV
Résultat	Test réussi

Données mécaniques

Données mécaniques et essais de résistance

1 Paramètres

Panneau latéral ouvert

Oui

Résistance mécanique

Données mécaniques et essais de résistance

1 Paramètres

Résultat

Test réussi

Attachement sur le porte-avions

3 paramètres

Support DIN rail/fixation	NS 35
Point de consigne de force de test	1 N
Résultat	Test réussi

Tester les dommages et le relâchement du conducteur

Conditions et résultats des tests

4 paramètres

Vitesse de rotation	10 tr/min
Révolutions	135
Section transversale/poids du conducteur	0,08 mm² / 0,1 kg 2,5 mm² / 0,7 kg 4 mm² / 0,9 kg
Résultat	Test réussi

Vieillissement

2 paramètres

Cycles de température	192
Résultat	Test réussi

Test de l’aiguille-flamme

2 paramètres

Période d’exposition	30 s
Résultat	Test réussi

Bruit d’oscillation/bande large bande

8 paramètres

Spécification	DIN EN 50155 (VDE 0115-200) : 2008-03
Spectre	Essai longue durée de vie catégorie 2, monté sur bogie
Fréquence	f = 5 Hz à f = 250 Hz 1 2
Niveau TSA	6,12 (m/s²)²/Hz
Accélération	3,12g
Durée de test par axe	5 h
Instructions d’essai	Axes X, Y et Z
Résultat	Test réussi

Amortisseurs

7 paramètres

Spécification	DIN EN 50155 (VDE 0115-200) : 2008-03
Forme d’impulsion	Demi-sinus
Accélération	30g
Durée du choc	18 ms
Nombre de chocs par direction	3
Instructions d’essai	Axes X, Y et Z (pos. et négatif)
Résultat	Test réussi

Conditions ambiantes

Limites de l’environnement d’exploitation et de stockage

8 paramètres

Température ambiante (fonctionnement)	-60 °C ... 110 °C (plage de température de fonctionnement incluant l’auto-chauffage ; pour la température maximale de fonctionnement à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pendant une courte période, ne dépassant pas 24 h, -60 °C à +70 °C)
Température ambiante (assemblage)	-5 °C ... 70 °C
Température ambiante (actionnement)	-5 °C ... 70 °C
Humidité autorisée (fonctionnement)	20 % ... 90 %
Humidité autorisée (stockage/transport)	30 % ... 70 %
Connexion en compte avec la norme	IEC 60947-7-1
Type de montage	NS 35/7,5 NS 35/15  ID d’approbation CSA : 13631 Tension nominale U N \| Courant nominal I N \| Section transversale AWG \| Section transversale mm2

C

4 paramètres

ECLASS-13.0	27250102
ECLASS-15.0	27250102
ETIM 9.0	EC000897
UNSPSC 21.0	39121400

RoHS de l’UE

1 Paramètres

Remplit les exigences de substance de l’UE RoHS

Oui, aucune exemption

RoHS en Chine

1 Paramètres

Période d’utilisation respectueuse de l’environnement (EFUP)

EFUP-E
Aucune substance dangereuse au-delà des limites

SVHC DE PORTÉE UE

1 Paramètres

REACH candidate substance (CAS No.)

Aucune substance au-dessus de 0,1 % en poids
