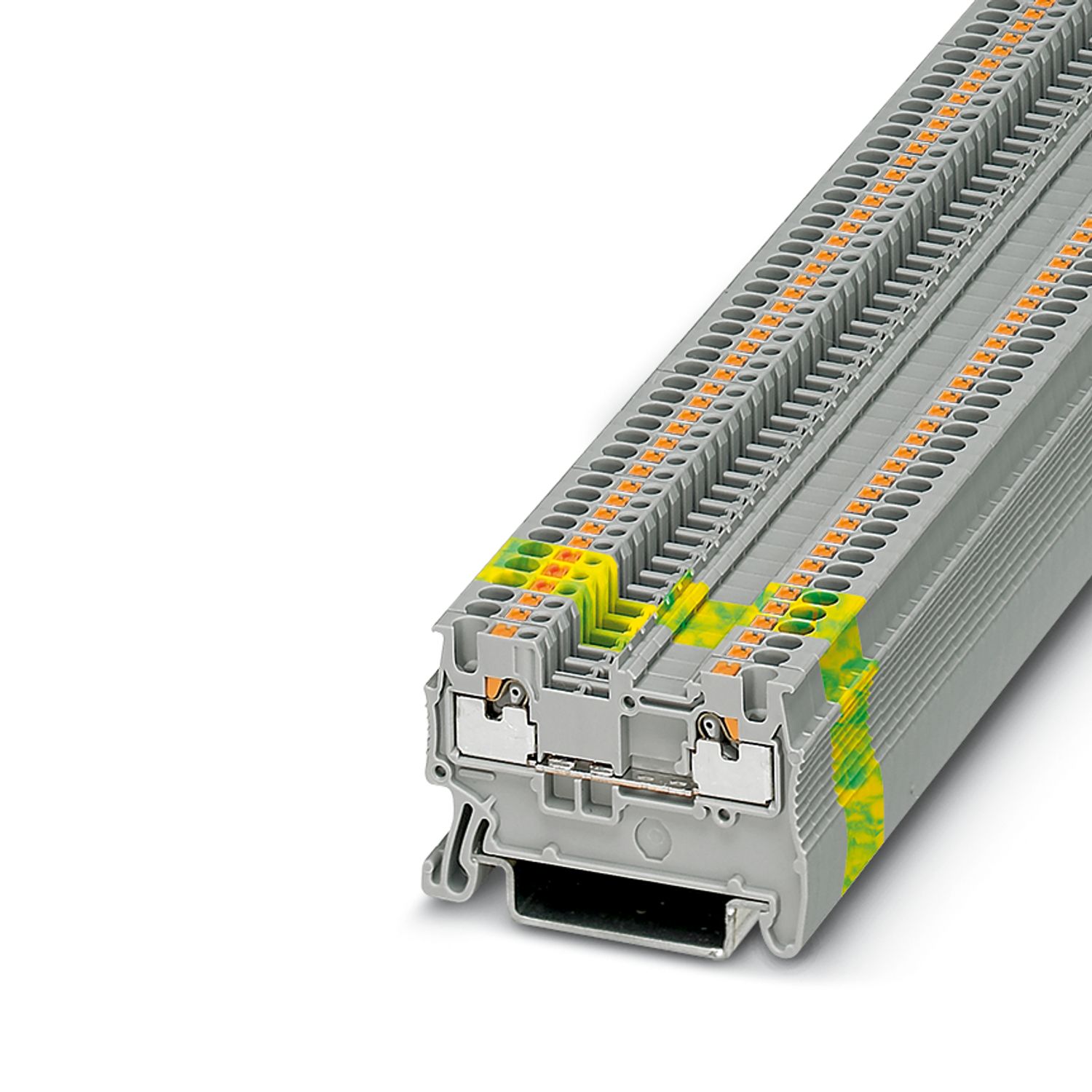

PT 1,5/S

Ordre n° : 3208100

Bloc de raccords d’alimentation, tension nominale : 500 V, courant nominal : 17,5 A, nombre de connexions : 2, méthode de connexion : connexion à poussée, section transversale nominale : 1,5 mm2, section transversale : 0,14 mm2 - 1,5 mm2, type de montage : NS 35/7,5, NS 35/15, couleur : gris

Type de produit Bloc terminal d’alimentation

Méthode de connexion Connexion à poussée

Tension nominale 500 V

Courant nominal 17,5 A

Montage / Dimensions 1,5 mm²

Plage de température -60 °C ... 110 °C (plage de température de fonctionnement incluant l’auto-chauffage ; pour le maximum à court terme ...

Bureau de vente par email

Valeur d’ingénierie

Vos avantages avec Phoenix Contact PT 1,5/S

Architecture industrielle standard de 19 pouces

✓

Connexion de conducteur qui fait gagner du temps grâce à une technologie de connexion directe sans outil

✓

Bouchage pratique avec une force d’insertion plus faible

✓

Fortes forces de traction du conducteur dues à la conception du ressort

✓

Connexion de conducteur résistante aux vibrations et sans entretien

✓

Une flexibilité totale grâce aux accessoires standardisés de pontage, de marquage et de test CLIPLINE

✓

Optimisé pour le câblage manuel et automatisé

Fiches de référence des données techniques

Spécifications techniques complètes

Généré à partir du catalogue officiel en ligne pour le numéro de commande de contact Phoenix3208100.

Données techniques

6 paramètres

Type de produit	Bloc terminal d’alimentation
Famille de produits	PT
Domaine d’application	Industrie ferroviaire Construction mécanique Génie des plantes
Nombre de connexions	2
Nombre de lignes	1
Potentiels	1

Caractéristiques d’isolation

Évaluations de coordination de l’isolation

22 paramètres

Catégorie de surtension	III
Degré de pollution	3
Tension de surtension nominale	6 kV
Dissipation maximale de puissance pour la condition nominale	0,56 W
Nombre de connexions par niveau	2
Section transversale nominale	1,5 mm²
Méthode de connexion	Connexion à poussée
Longueur de dénudage	8 mm ... 10 mm
Jauge cylindrique interne	A1 / B1
Connexion en compte avec la norme	IEC 60947-7-1
Section transversale du conducteur rigide	0,14 mm² ... 1,5 mm²
AWG à section transversale	26 ... 16 (converti en licence IEC)
Section transversale du conducteur flexible	0,14 mm² ... 1,5 mm²
Section transversale du conducteur, flexible [AWG]	26 ... 16 (converti en licence IEC)
Compression par ultrasons flexibles à section transversale conductrice	0,34 mm² ... 1,5 mm²
Section transversale conductrice, flexible [AWG] compressée par ultrasons	22 ... 16 (converti en licence IEC)
Section transversale du conducteur flexible (virule sans manchon plastique)	0,14 mm² ... 1,5 mm²
Section transversale flexible du conducteur (ferrole avec manche en plastique)	0,14 mm² ... 1 mm² (En utilisant la virole AI-S 1-8 TQ, l’article n° 1200293, est recommandé)
Section transversale nominale	1,5 mm²
Courant nominal	17,5 A
Courant de charge maximal	17,5 A
Tension nominale	500 V

Sections transversales de connexion directement branchables

3 paramètres

Section transversale du conducteur rigide	0,25 mm² ... 1,5 mm²
Section transversale du conducteur flexible (virule sans manchon plastique)	0,34 mm² ... 1,5 mm²
Section transversale flexible du conducteur (ferrole avec manche en plastique)	0,34 mm² ... 1 mm²

Données de classification (ATEX/IECEx)

15 paramètres

Identification	 II 2 GD Ex eb IIC Gb
Plage de température de fonctionnement (1)	-60 °C ... 85 °C
Plage de température de fonctionnement (2)	-40 °C ... 110 °C
Accessoires ex-certifiés	3208142 D-PT 1,5/S 3030721 ATP-ST 4 1204504 SZF 0-0, 4X2,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35
Liste des ponts	Chevalet à branchement / FBS 2-3,5 / 3213014 Chevalet à brancher / FBS 3-3,5 / 3213027 Chevalet à brancher / FBS 4-3,5 / 3213030 Chevalet à brancher / FBS 5-3,5 / 3213043 Pont à brancher / FBS 10-3,5 / 3213056 Pont à brancher / FBS 20-3,5 / 3213069
Données de pont	14,5 A (1,5 mm²)
Ex augmentation de température	40 K (15 A / 1,5 mm²)
pour le pontage avec le pont	352 V
- En pontage entre des blocs terminaux non adjacents	220 V
- À la pont entre des blocs terminaux non adjacents via le bloc terminal PE	220 V
- Au pont coupé à longueur	166 V
- À la coupe à longueur avec revêtement	275 V
- Au pontage coupé à longueur avec plaque de séparation	352 V
Tension d’isolation nominale	320 V
Sortie	(Permanent)

Général ex-niveau

Données de protection contre les explosions

3 paramètres

Tension nominale	352 V
Courant nominal	15 A
Résistance de contact	1,3 mΩ

Données de connexion ex : Général

Données de protection contre les explosions

25 paramètres

Section transversale nominale	1,5 mm²
Section transversale homologuée AWG	16
Capacité de connexion rigide	0,14 mm² ... 1,5 mm²
Capacité de connexion AWG	26 ... 16
Capacité de connexion flexible	0,14 mm² ... 1,5 mm²
Capacité de connexion AWG	26 ... 16
Largeur	3,5 mm
Largeur du couvercle d’extrémité	2,2 mm
Hauteur	45 mm
Profondeur	30,5 mm
Profondeur sur NS 35/7,5	32 mm
Profondeur sur NS 35/15	39,5 mm
Couleur	gris (RAL 7042)
Indice d’inflammabilité selon la norme UL 94	V0
Groupe de matériaux isolants	I
Matériau isolant	PA
Application de matériau isolant statique à froid	-60 °C
Indice relatif de température du matériau isolant (Elec., UL 746 B)	130 °C
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24	HL 1 - HL 3
Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26	HL 1 - HL 3
Inflammabilité de surface NFPA 130 (ASTM E 162)	a réussi
Densité optique spécifique de la fumée NFPA 130 (ASTM E 662)	a réussi
Toxicité des gaz fumigènes NFPA 130 (SMP 800C)	a réussi

Test de tension surtension

2 paramètres

Point de consigne de tension de test	7,3 kV
Résultat	Test réussi

Test de montée de température

4 paramètres

Test de relevé de température	Augmentation de la température ≤ 45 K
Résultat	Test réussi
Courant de résistance à court temps 1,5 mm²	0,18 kA
Résultat	Test réussi

Tension de résistance puissance-fréquence

Budget énergétique et dissipation

2 paramètres

Point de consigne de tension de test	1,89 kV
Résultat	Test réussi

Données mécaniques

Données mécaniques et essais de résistance

1 Paramètres

Panneau latéral ouvert

Oui

Résistance mécanique

Données mécaniques et essais de résistance

1 Paramètres

Résultat

Test réussi

Attachement sur le porte-avions

2 paramètres

Point de consigne de force de test	1 N
Résultat	Test réussi

Tester les dommages et le relâchement du conducteur

Conditions et résultats des tests

4 paramètres

Vitesse de rotation	10 (+/- 2) tr/min
Révolutions	135
Section transversale/poids du conducteur	0,14 mm² / 0,2 kg 1,5 mm² / 0,4 kg
Résultat	Test réussi

Vieillissement

2 paramètres

Cycles de température	192
Résultat	Test réussi

Test de l’aiguille-flamme

2 paramètres

Période d’exposition	30 s
Résultat	Test réussi

Bruit d’oscillation/bande large bande

8 paramètres

Spécification	DIN EN 50155 (VDE 0115-200) : 2022-06
Spectre	Essai longue durée de vie catégorie 2, monté sur bogie
Fréquence	f = 5 Hz à f = 250 Hz 1 2
Niveau TSA	6,12 (m/s²)²/Hz
Accélération	30,6 m/s²
Durée de test par axe	5 h
Instructions d’essai	Axes X, Y et Z
Résultat	Test réussi

Amortisseurs

7 paramètres

Spécification	DIN EN 50155 (VDE 0115-200) : 2018-05
Forme d’impulsion	Demi-sinus
Accélération	300 m/s²
Durée du choc	18 ms
Nombre de chocs par direction	3
Instructions d’essai	Axes X, Y et Z (pos. et négatif)
Résultat	Test réussi

Conditions ambiantes

Limites de l’environnement d’exploitation et de stockage

8 paramètres

Température ambiante (fonctionnement)	-60 °C ... 110 °C (plage de température de fonctionnement incluant l’auto-chauffage ; pour la température maximale de fonctionnement à court terme, voir RTI Elec.)
Température ambiante (stockage/transport)	-25 °C ... 60 °C (pendant une courte période, ne dépassant pas 24 h, -60 °C à +70 °C)
Température ambiante (assemblage)	-5 °C ... 70 °C
Température ambiante (actionnement)	-5 °C ... 70 °C
Humidité autorisée (fonctionnement)	20 % ... 90 %
Humidité autorisée (stockage/transport)	30 % ... 70 %
Connexion en compte avec la norme	IEC 60947-7-1
Type de montage	NS 35/7,5 NS 35/15
