Phoenix Contact · Connecteurs PCB

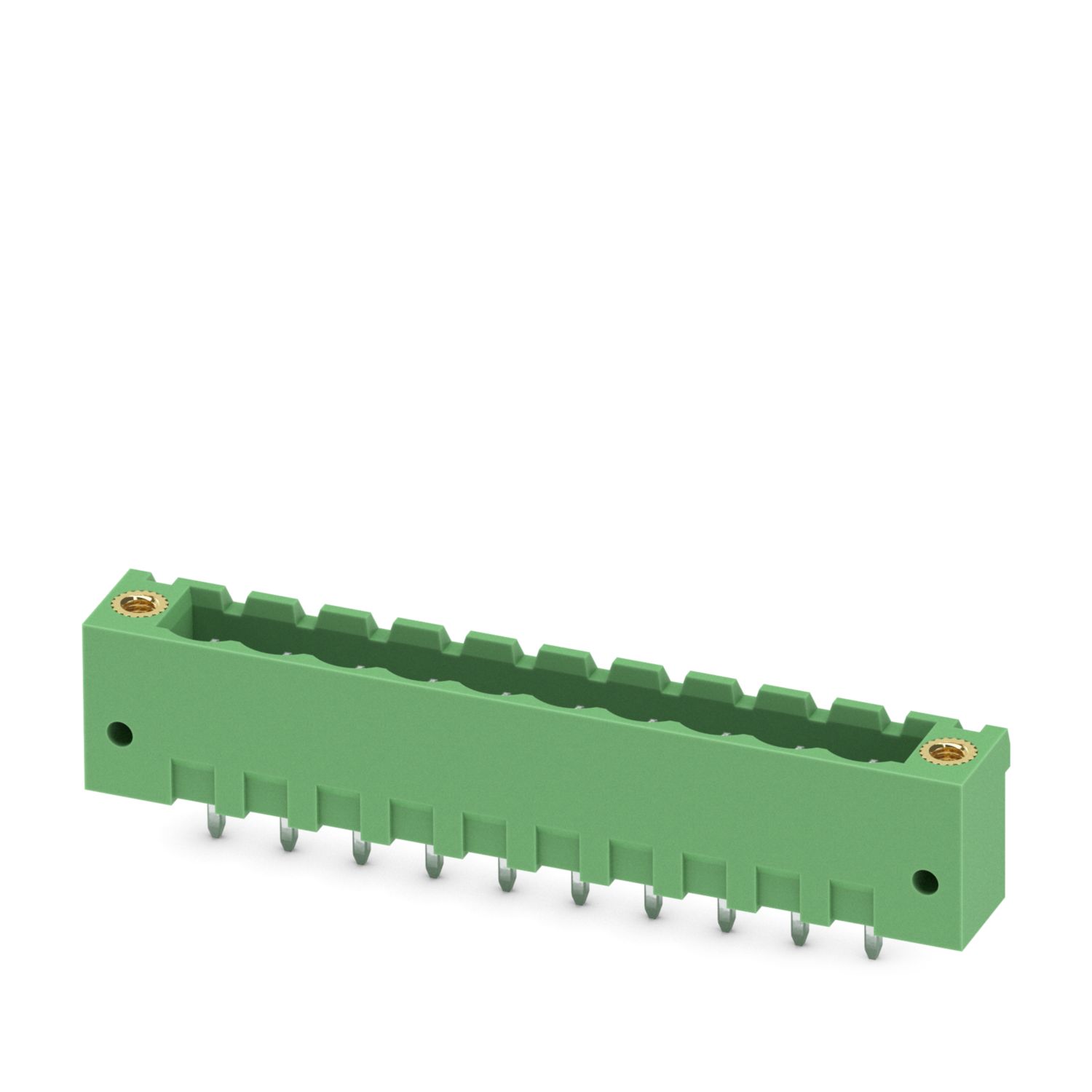

MSTBV 2,5/10-GF

Ordre n° : 1776964

Connecteurs de circuits imprimés, section transversale nominale : 2,5 mm2, couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : Sn, type de connexion de contact : broche, nombre de potentiels : 10, nombre de lignes : 1, nombre de positions : 10, nombre de connexions : 10, gamme de produits : MSTBV 2,5/.. -GF, pas : 5 mm, montage : Soudure à ondes, disposition des broches : Broche linéaire, broche de soudure [P] : 3,9 mm, nombre de broches de soudure par potentiel : 1, système de prise : COMBICON MSTB 2,5, Alignement du motif des connecteurs : Standard, verrouillage : Mécanisme de verrouillage à vis, méthode de montage : Bride filetée, type d’emballage : emballé en carton

Type de produit En-têtes PCB

Positions / Canaux 10

Tension nominale 320 V

Courant nominal 12 A

Montage / Dimensions 5 mm

Plage de température -40 °C ... 105 °C (dépend de la courbe de déclassement)

Bureau de vente par email

Valeur d’ingénierie

Vos avantages avec Phoenix Contact MSTBV 2,5/10-GF

Architecture industrielle standard de 19 pouces

✓

Flexibilité maximale en matière de conception de dispositifs – un seul en-tête pour les connecteurs avec différentes technologies de connexion

✓

Le principe de montage bien connu permet une utilisation mondiale

✓

La connexion verticale permet une disposition multi-rangées sur le PCB

Fiches de référence des données techniques

Spécifications techniques complètes

Généré à partir du catalogue officiel en ligne pour le numéro de commande de contact Phoenix1776964.

Données techniques

12 paramètres

Type de produit	En-têtes PCB
Famille de produits	MSTBV 2,5/.. -GF
Gamme de produits	Connecteurs COMBICON M
Type	Standard
Nombre de postes	10
Terrain	5 mm
Nombre de connexions	10
Nombre de lignes	1
Nombre de potentiels	10
Type de montage	Bride filetée
Disposition des goupilles	Épinglage linéaire
Broches de soudure par potentiel	1

Propriétés

11 paramètres

Courant nominal I N	12 A
Tension nominale U N	320 V
Résistance de contact	2 mΩ
Tension nominale (III/3)	250 V
Tension de surtension nominale (III/3)	4 kV
Tension nominale (III/2)	320 V
Tension de surtension nominale (III/2)	4 kV
Tension nominale (II/2)	400 V
Tension de surtension nominale (II/2)	4 kV
Type de montage	Soudure ondulée
Disposition des goupilles	Épinglage linéaire

Bride

1 Paramètres

Serrage du couple

0,3 Nm

Attachement sur le PCB

2 paramètres

Serrage du couple	0,3 Nm
Vis	Vis en tôle ISO 1481-ST 2,2x6,5 C ou ISO 7049-ST 2,2x6,5 C

Données matérielles - contact

Spécifications des matériaux et données de protection incendie

7 paramètres

Note	Conformes WEEE/RoHS, sans moustaches selon IEC 60068-2-82/JEDEC JESD 201
Matériel de contact	Alliage de cu
Caractéristiques de surface	Plaqué en étain
Surface de contact métallique (couche supérieure)	Étain (3 μm - 5 μm Sn)
Surface de contact métallique (couche intermédiaire)	Nickel (1,3 μm - 3 μm Ni)
Surface de soudure métallique (couche supérieure)	Étain (3 μm - 5 μm Sn)
Surface de soudure métallique (couche intermédiaire)	Nickel (1,3 μm - 3 μm Ni)

Données matérielles - boîtier

Spécifications des matériaux et données de protection incendie

6 paramètres

Couleur (Boîtier)	Vert (6021)
Matériau isolant	PBT
Groupe de matériaux isolants	IIIa
CTI selon IEC 60112	225
Indice d’inflammabilité selon la norme UL 94	V0
Notes sur le fonctionnement	Conformément à la norme IEC 61984, les connecteurs COMBICON ne disposent pas d’alimentation de commutation (COC). Lors d’un usage désigné, ils ne doivent pas être branchés ou déconnectés lorsqu’ils transportent une tension ou sont sous charge.

Dessin dimensionnel

7 paramètres

Terrain	5 mm
Largeur [w]	60 mm
Taille [h]	15,9 mm
Longueur [l]	8,6 mm
Hauteur installée	12 mm
Longueur de la goupille de soudure [P]	3,9 mm
Dimensions de la broche	1 x 1 mm

Conception de circuits imprimés

1 Paramètres

Diamètre du trou

1,4 mm

Inspection visuelle

2 paramètres

Spécification	IEC 60512-1-1:2002-02
Résultat	Test réussi

Contrôle des dimensions

2 paramètres

Spécification	IEC 60512-1-2:2002-02
Résultat	Test réussi

Résistance des inscriptions

2 paramètres

Spécification	IEC 60068-2-70:1995-12
Résultat	Test réussi

Polarisation et codage

2 paramètres

Spécification	IEC 60512-13-5:2006-02
Résultat	Test réussi

Porte-contact dans l’insert

2 paramètres

Spécification	IEC 60512-15-1:2008-05
Porte-contact dans l’insertion Exigences >20 N	Test réussi

Forces d’insertion et de retrait

5 paramètres

Spécification	IEC 60512-13-2:2006-02
Résultat	Test réussi
Non. de cycles	25
Résistance d’insertion par pos. environ.	10 N
Force de retrait par pos. environ.	7 N

Test thermique | Groupe d’essai C

2 paramètres

Spécification	IEC 60512-5-1:2002-02
Nombre de positions testées	16

Résistance à l’isolation

Évaluations de coordination de l’isolation

2 paramètres

Spécification	IEC 60512-3-1:2002-02
Résistance à l’isolation, positions voisines	> 5 MΩ

Dégagements aériens et distances de dégagement |

15 paramètres

Spécification	IEC 60664-1:2007-04
Groupe de matériaux isolants	IIIa
Indice de suivi comparatif (IEC 60112)	CTI 225
Tension d’isolation nominale (III/3)	250 V
Tension de surtension nominale (III/3)	4 kV
Valeur minimale d’espacement - champ non homogène (III/3)	3 mm
Distance minimale de fluage (III/3)	4 mm
Tension d’isolation nominale (III/2)	320 V
Tension de surtension nominale (III/2)	4 kV
valeur minimale de dégagement - champ non homogène (III/2)	3 mm
Distance minimale de déplacement (III/2)	3,2 mm
Tension d’isolation nominale (II/2)	400 V
Tension de surtension nominale (II/2)	4 kV
Valeur minimale d’écartement - champ non homogène (II/2)	3 mm
Distance minimale de déplacement (II/2)	4 mm

Test de durabilité

6 paramètres

Spécification	IEC 60512-9-1:2010-03
Tension de résistance à l’impulsion au niveau de la mer	4,8 kV
Résistance de contact R 1	2 mΩ
Résistance de contact R 2	2,2 mΩ
Cycles d’insertion/retrait	25
Résistance à l’isolation, positions voisines	> 5 MΩ

Test climatique

4 paramètres

Spécification	ISO 6988:1985-02
Contrainte corrosive	0,2 dm3 SO sur 300 dm3/40 °C/1 cycle 2
Contrainte thermique	105 °C/168 h
Tension de résistance puissance-fréquence	2,21 kV

Essai de vibration

7 paramètres

Spécification	IEC 60068-2-6:2007-12
Fréquence	10 - 150 - 10 Hz
Vitesse de balayage	1 octave/minute
Amplitude	0,35 mm (10 Hz ... 60,1 Hz)
Accélération	5g (60,1 Hz ... 150 Hz)
Durée de test par axe	2,5 h
Instructions d’essai	Axes X, Y et Z

Amortisseurs

5 paramètres

Spécification	IEC 60068-2-27:2008-02
Forme d’impulsion	Semi-sinusoïdal
Accélération	30g
Durée du choc	18 ms
Instructions d’essai	Axes X, Y et Z (pos. et négatif)

Application ferroviaire : Amortisseurs

3 paramètres

Accélération	30g
Durée du choc	18 ms
Instructions d’essai	Axes X, Y et Z (pos. et négatif)

Conditions ambiantes

Limites de l’environnement d’exploitation et de stockage

5 paramètres

Température ambiante (stockage/transport)	-40 °C ... 70 °C
Humidité relative (stockage/transport)	30 % ... 70 %
Température ambiante (assemblage)	-5 °C ... 100 °C
Température ambiante (fonctionnement)	-40 °C ... 105 °C (dépend de la courbe de déclassement)
Type d’emballage	emballé dans du carton
