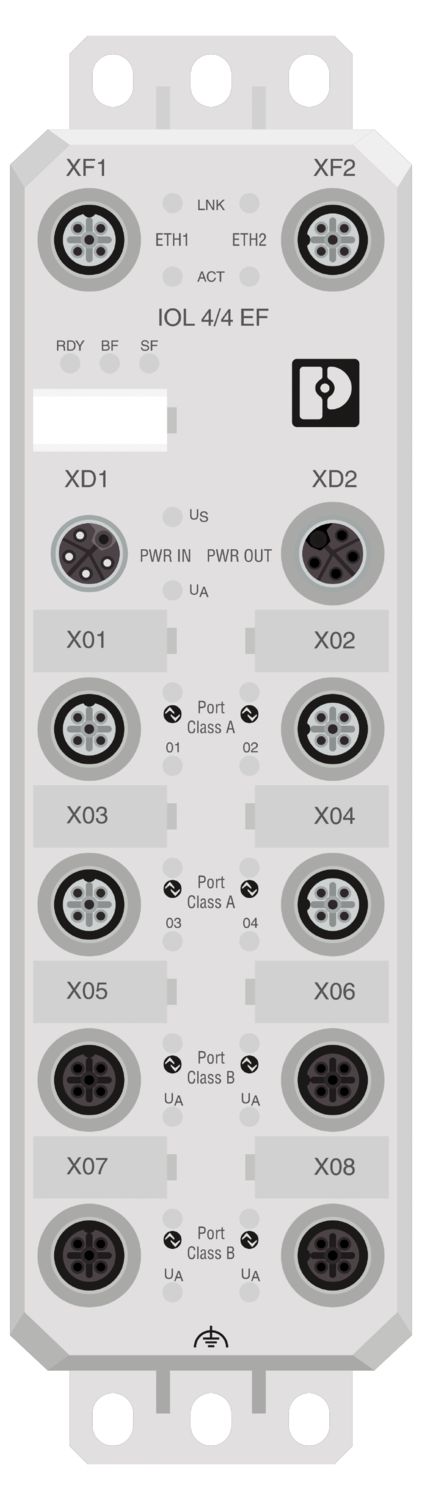

AXL E PN IOL4/4 EF M12 6M-L
Ordre n° :
1300926
Axioline E, maître IO-Link, PROFINET, connecteur M12, code D, ports IO-Link Classe A : 4, méthode de connexion : connecteur M12, code A, technologie de connexion : 3 conducteurs, ports IO-Link Classe B : 4, méthode de connexion : connecteur M12, codé A, technologie de connexion : 5 conducteurs, entrées numériques à la broche 2 pour ports classe A : 4, 24 V DC, technologie de connexion : 3 conducteurs, sorties numériques à la broche 2 pour ports de classe A : 4, 24 V CC, 2 A, technologie de connexion : 2 conducteurs, degré de protection : IP65/IP67/IP69 ; Le produit est en cours de préparation pour la conformité avec la Cyber Resilience Act (CRA).
Type de produit Composant d’E/S
Interfaces 2
Positions / Canaux 4
Méthode de connexion Connecteur M12, codé D
Tension nominale 0 V DC ... 5 V CC
Courant nominal typ. 2,5 mA
Valeur d’ingénierie
Architecture industrielle standard de 19 pouces
Vos avantages avec Phoenix Contact AXL E PN IOL4/4 EF M12 6M-L
✓
Connexion avec connecteurs M12 avec connexion push-pull rapide ou connexion par vis
✓
Correspondance conforme à la spécification PROFINET V2.4 en tant que dispositif PROFINET (Classe de conformité C (commutateur IRT))
✓
Prise en charge par la redondance système PROFINET S2
✓
PROFINET supporté avec un temps de cycle minimum de 1 ms
✓
Spécification IO-Link V1.1.2
✓
Paramétrisation des dispositifs IO-Link avec IODD
✓
2 ports Ethernet (avec switch intégré)
✓
Vitesse de transmission de 100 Mbps
✓
Protection contre les courts-circuits et les surcharges
✓
Degré de protection IP65/IP67/IP69
Fiches de référence des données techniques
Spécifications techniques complètes
Généré à partir du catalogue officiel en ligne pour le numéro de commande de contact Phoenix1300926.
01
8 paramètresDessin dimensionnel
Largeur | 60 mm |
Hauteur | 212 mm |
Profondeur | 30,2 mm |
Note sur l’application | Uniquement pour un usage industriel |
Note sur l’application | À l’heure actuelle, nous préparons le produit de sorte qu’au 11 décembre 2027, il soit conforme aux exigences de la loi européenne sur la cyberrésilience (CRA) sur la base des informations actuellement disponibles concernant la CRA. |
Type de montage | Montage par vis |
Couleur (Boîtier) | Couleur du zinc |
Matériaux de logement | Zinc moulé sous pression |
02
7 paramètresPROFINET
Nombre d’interfaces | 2 |
Méthode de connexion | Connecteur M12, codé D |
Note sur la méthode de connexion | Connexion push-pull fast selon IEC 61076-2-010 ou connexion à vis selon IEC 61076-2-101 |
Nombre de postes | 4 |
Vitesse de transmission | 100 Mbps (avec négociation automatique) |
Protocoles spécifiques au système | PROFINET protocoles LLDP Protocoles PROFINET client MRP Protocoles PROFINET DCP Protocoles PROFINET DCE/RPC |
Protocoles pris en charge | HTTP SNMP v1 |
03
6 paramètresPROFINET
Fonction de l’appareil | Dispositif PROFINET |
Update rate | 1 ms |
Classe de conformité | C (commutateur IRT) |
Fonctions prises en charge | Fonctions I&M |
ID de l’appareil | hexagone 0179 |
Identifiant fournisseur | Hex 00B0 |
04
11 paramètresNumérique :
Spécifications du signal numérique
Nom de l’entrée | Entrées numériques à la broche 2 pour les ports de classe A |
Description de l’entrée | IEC 61131-2 types 1 et 3 |
Nombre d’entrées | 4 |
Méthode de connexion | Connecteur M12, code A |
Note sur la méthode de connexion | Connexion push-pull fast selon IEC 61076-2-010 ou connexion à vis selon IEC 61076-2-101 |
Technologie de connexion | 3 conducteurs |
Signal de plage de tension d’entrée « 0 » | 0 V DC ... 5 V CC |
Signal de plage de tension d’entrée « 1 » | 11 V CC... 30 V CC |
Tension d’entrée nominale U IN | 24 V CC |
Courant d’entrée nominal à U IN | typ. 2,5 mA |
Temps de filtre d’entrée |
05
10 paramètresNumérique
Spécifications du signal numérique
Description de l’entrée | Ports IO-Link en mode entrée numérique (DI) |
Nombre d’entrées | max. 8 (IEC 61131-2 types 1 et 3) |
Méthode de connexion | Connecteur M12, code A |
Note sur la méthode de connexion | Connexion push-pull fast selon IEC 61076-2-010 ou connexion à vis selon IEC 61076-2-101 |
Technologie de connexion | 3 conducteurs |
Tension d’entrée nominale U IN | 24 V CC |
Signal de plage de tension d’entrée « 0 » | 0 V DC ... 5 V CC |
Signal de plage de tension d’entrée « 1 » | 11 V CC... 30 V CC |
Courant d’entrée nominal | typ. 2,5 mA |
Temps de filtre d’entrée | 5 ms |
06
7 paramètresIO-Link
Nombre de ports | 4 |
Méthode de connexion | Connecteur M12, code A |
Note sur la méthode de connexion | Connexion push-pull fast selon IEC 61076-2-010 ou connexion à vis selon IEC 61076-2-101 |
Technologie de connexion | 3 conducteurs |
Type de port | Classe A |
Spécification | V1.1.2 |
Temps de cycle | 500 μs |
07
7 paramètresIO-Link
Nombre de ports | 4 |
Méthode de connexion | Connecteur M12, code A |
Note sur la méthode de connexion | Connexion push-pull fast selon IEC 61076-2-010 ou connexion à vis selon IEC 61076-2-101 |
Technologie de connexion | 5 conducteurs |
Type de port | Classe B |
Spécification | V1.1.2 |
Temps de cycle | 500 μs |
08
23 paramètresNumérique :
Spécifications du signal numérique
Nom de la sortie | Sorties numériques à la broche 2 pour les ports de classe A |
Méthode de connexion | Connecteur M12, code A |
Note sur la méthode de connexion | Connexion push-pull fast selon IEC 61076-2-010 ou connexion à vis selon IEC 61076-2-101 |
Technologie de connexion | 2 conducteurs |
Nombre de sorties | 4 |
Circuit de protection | Protection contre la surcharge ; Oui Protection contre les courts-circuits ; Oui |
Tension de sortie | 24 V CC |
Limitation de la tension induite lors d’une interruption de circuit | -29 V... -17 V |
Courant de sortie | 2 A (par sortie) |
Tension nominale de sortie | 24 V DC (de U ) S |
Plage de tension de sortie | min. U - 1 V ... max. U. S S |
Chargez au minimum. | 10 kΩ |
Tension de sortie lorsqu’elle est éteinte | max. 1 V |
Courant de sortie lorsqu’il est éteint | max. 300 μA |
Charge nominale, inductive | 12 VA (1,2 H, 48 Ω, à tension nominale, catégorie d’utilisation DC - 13) |
Charge nominale, ohmique | 48 W (12 Ω, à tension nominale) |
Comportement avec la surcharge | Arrêt avec redémarrage automatique |
Comportement avec surcharge inductive | La production peut être détruite |
Fréquence de commutation | max. 1 par seconde (avec charge inductive) |
Résistance inversée de tension aux impulsions courtes | non |
Délai de signal | max. 100 μs (lorsqu’il est allumé) max. 100 μs (lorsqu’il est éteint, avec un courant de charge d’au moins 50 mA) |
Arrêt par surcharge | min. 2.2 A |
Courant de sortie avec interruption de connexion à la terre lorsqu’il est éteint |
09
12 paramètresNumérique
Spécifications du signal numérique
Description de la sortie | Ports IO-Link en mode sortie numérique (DO) |
Méthode de connexion | Connecteur M12, code A |
Technologie de connexion | 3 conducteurs |
Nombre de sorties | max. 8 |
Tension nominale de sortie | 24 V CC |
Courant de sortie maximal par canal | 200 mA |
Circuit de protection | Protection contre la surcharge ; Oui Protection contre les courts-circuits ; Oui |
Comportement avec la surcharge | Arrêt avec redémarrage automatique |
Type de produit | Composant d’E/S |
Famille de produits | Axioline E |
Type | Autonome |
Propriétés particulières | Le produit est en cours de préparation pour la conformité avec la Cyber Resilience Act (CRA) |
10
2 paramètresCaractéristiques d’isolation
Évaluations de coordination de l’isolation
Catégorie de surtension | II (IEC 60664-1, EN 60664-1) |
Niveau de pollution | 2 (IEC 60664-1, EN 60664-1) |
11
6 paramètresApprovisionnement : IO-Link
Besoins d’alimentation électrique et consommation
Désignation | Alimentation par port IO-Link |
Tension nominale pour l’alimentation d’E/S | 24 V CC |
Courant nominal pour chaque port E/S | max. 2 A (à L+/L- (broche 1 et broche 3)) max. 4 A (à P24/N24 (ports IO-Link B, broche 2 et broche 5)) |
Longueur de câble autorisée | |
Comportement avec la surcharge | Arrêt avec redémarrage automatique |
Circuit de protection | Protection contre la surcharge ; Oui Protection contre les courts-circuits ; Oui |
12
8 paramètresApprovisionnement : Capteurs
Besoins d’alimentation électrique et consommation
Désignation | Alimentation de la logique, des capteurs et des actionneurs (U) S |
Méthode de connexion | Connecteur M12, codé L |
Note sur la méthode de connexion | Connexion par vis conformément à la norme IEC 61076-2-111 |
Nombre de postes | 4 |
Tension d’alimentation | 24 V CC |
Plage de tension d’alimentation | 18 V ... 30 V CC (incluant toutes les tolérances, y compris le ripple) |
Consommation actuelle | typ. 100 mA max. 16 A |
Protection | max. 16 A |
13
8 paramètresAlimentation : Actionneurs
Besoins d’alimentation électrique et consommation
Désignation | Approvisionnement en actionneurs (U) A |
Méthode de connexion | Connecteur M12, codé L |
Note sur la méthode de connexion | Connexion par vis conformément à la norme IEC 61076-2-111 |
Nombre de postes | 4 |
Tension d’alimentation | 24 V DC (Tension nominale) |
Plage de tension d’alimentation | 18 V CC... 30 V (y compris toutes les tolérances, y compris le ripple) |
Consommation actuelle | type 40 mA max. 16 A |
Protection | max. 16 A |
14
5 paramètresIsolation/isolation électrique des plages de tension
Tension de test : alimentation 24 V (alimentation logique et capteur U) / Masse fonctionnelle S | 800 V CC, 1 min |
Tension d’essai : alimentation 24 V (alimentation actionneur U) / alimentation 24 V A (alimentation logique et capteur U) S | 800 V CC, 1 min |
Tension de test : alimentation 24 V (alimentation de l’actionneur U) / masse fonctionnelle A | 800 V CC, 1 min |
Méthode de connexion | Connecteur M12 |
Serrage du couple | 0,4 Nm |
15
7 paramètresConditions ambiantes
Limites de l’environnement d’exploitation et de stockage
Température ambiante (fonctionnement) | -25 °C ... 70 °C -40 °C ... 70 °C (Étendu, voir la section « Utilisation dans des conditions ambiantes extrêmes » dans la fiche technique) |
Degré de protection | IP65/IP67/IP69 IK08 (Niveau de résistance aux chocs) |
Pression de l’air (fonctionnement) | 70 kPa ... 108 kPa (jusqu’à 3000 m d’altitude) |
Pression d’air (stockage/transport) | 66 kPa ... 108 kPa (jusqu’à 3000 m d’altitude) |
Température ambiante (stockage/transport) | -25 °C ... 85 °C |
Humidité autorisée (fonctionnement) | 5 % ... 95 % |
Humidité autorisée (stockage/transport) | 75 % (non condensant) |
16
3 paramètresTest mécanique
Données mécaniques et essais de résistance
Résistance aux vibrations conformément aux normes EN 60068-2-6/IEC 60068-2-6 | 5G |
Amortisseur conformément à la norme EN 60068-2-27/IEC 60068-2-27 | 30g |
Choc continu conformément à la norme EN 60068-2-27/IEC 60068-2-27 | 10g |
17
8 paramètresTest (gaz toxique)
Conditions et résultats des tests
Norme de test | IEC 60068-2-60:2015 Méthode 4 |
Température | 25 °C ±1 K |
Humidité (relative) | 75 % ±3 % |
Durée du test | 14 jours |
Concentration volumique H S (sulfure d’hydrogène) 2 | 10 ppb ±5 ppb |
Concentration volumique NO (dioxyde d’azote) 2 | 200 ppb ±20 ppb |
Concentration volumique de Cl (chlore) 2 | 10 ppb ±5 ppb |
Concentration volumique SO (dioxyde de soufre) 2 | 200 ppb ±20 ppb |
18
7 paramètresTest (Brouillard salin)
Conditions et résultats des tests
Norme de test | DIN EN 60068-2-52 |
Nombre de cycles | 4 |
Étapes d’essai par cycle | 2 |
Durée du test (total) | 168 h |
Étape d’essai (Brume salée) | 2 h avec 5 % ±0,5 % de NaCl, valeur de pH 6,5...7,2 pour 35 °C ±2 K |
Étape de test (Humidité) | 166 h avec 93 % ±3 % d’humidité pour 40 °C ±2 K |
Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
Questions fréquemment posées
Questions fréquemment posées (FAQ)
Questions techniques, d’approvisionnement et logistiques courantes concernantAXL E PN IOL4/4 EF M12 6M-Let LinQ How Industrial Services.
