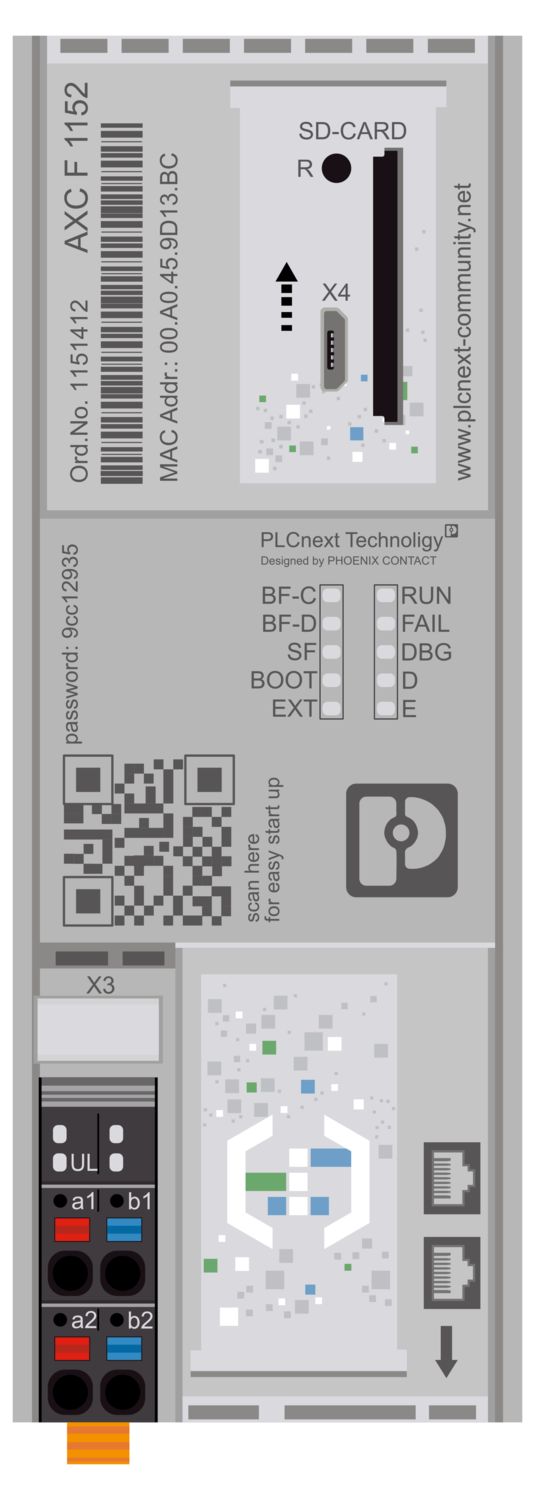

AXC F 1152

Ordre n° : 1151412

Contrôleur (SPS), Contrôle PLCnext ; Programmation : langage de haut niveau et IEC 61131-3 ; Système d’exploitation : Yocto/Linux® (temps réel) ; Outil de programmation : PLCnext Engineer, Eclipse®, Visual Studio®, MATLAB®/Simulink® ; Connexion IoT : PROFICLOUD et tous les clouds via des connecteurs cloud ; Processus de développement certifié conformément à la norme IEC 62443-4-1, produit certifié conformément à la norme IEC 62443-4-2 (Conditions de certification voir documentation utilisateur) ; Processeur : Arm® Cortex-A9®, 1x 800 MHz.

Type de produit Contrôleur

Interfaces 1

Méthode de connexion Connexion à poussée

Tension nominale 24 V CC

Classe de protection III (IEC 61140, EN 61140, VDE 0140-1)

Montage / Dimensions 45 mm

Bureau de vente par email

Valeur d’ingénierie

Vos avantages avec Phoenix Contact AXC F 1152

Architecture industrielle standard de 19 pouces

✓

Système d’exploitation Linux capable de temps réel pour une exécution déterministe et fiable de processus critiques en temps

✓

Prend en charge de nombreux protocoles tels que : HTTP, HTTPS, FTP, OPC UA, SNTP, SNMP, SMTP, SQL, MySQL, DCP, etc. – pour une communication fluide avec les systèmes informatiques

✓

Connexion directe au Proficloud, au PLCnext Store et à toutes les plateformes cloud – pour une intégration IoT fluide de vos applications

✓

Prise en charge de nombreux protocoles de fieldbus (PROFINET, Modbus TCP/RTU, Ethernet/IP, etc.) pour une intégration facile dans les systèmes et installations technologiques d’automatisation existants

✓

Une liberté de conception maximale grâce à la combinaison de la programmation classique des PLC avec des langages modernes de haut niveau tels que C++, C# ou Python

✓

Répond aux exigences de sécurité les plus élevées de l’automatisation industrielle – pour la protection de vos applications et de vos données

Fiches de référence des données techniques

Spécifications techniques complètes

Généré à partir du catalogue officiel en ligne pour le numéro de commande de contact Phoenix1151412.

Données commerciales

Données commerciales, emballage et logistique

9 paramètres

Numéro d’article	1151412
Unité d’emballage	1 pc
Quantité minimale de commande	1 pc
Clé produit	DRADAB
GTIN	4063151149420
Poids par pièce (y compris le packing)	277,56 g
Poids par pièce (hors emballage)	223 g
Numéro de tarif douanier	85371091
Pays d’origine	DE

Note sur l’application

5 paramètres

Note sur l’application	Uniquement pour un usage industriel
Type de produit	Contrôleur
Famille de produits	PLCnext Control
Type	Modulaire
Propriétés particulières	Processus de développement certifié conformément à la norme IEC 62443-4-1 Produit certifié conformément à la norme IEC 62443-4-2 Conditions de certification voir la documentation utilisateur

Caractéristiques d’isolation

Évaluations de coordination de l’isolation

2 paramètres

Classe de protection	III (IEC 61140, EN 61140, VDE 0140-1)
Catégorie de surtension	II

Affichage

Spécifications d’affichage et de visualisation

6 paramètres

Affichage de diagnostic	non
Module de plateforme de confiance	TPM 1.2
Processeur	Arm®Cortex-A9®, 1x 800 MHz
Mémoire flash	512 Mbyte (mémoire flash interne) Carte SD de Phoenix Contact (pour la mémoire flash externe, voir accessoires)
Stockage de données rétentives	48 kOctet (NVRAM)
RAM	512 Mbytes DDR3 SDRAM

Capacité IoT : Capacité PROFICLOUDIoT : PROFICLOUD

2 paramètres

Plateforme IoT	PROFICLOUD
Prend en charge l’informatique en nuage	Oui

Capacité IoT : Capacité PROFICLOUDIoT : PROFICLOUD

2 paramètres

Plateforme IoT	PROFICLOUD
Prend en charge l’informatique en nuage	Oui

Système d’exécution IEC 61131

2 paramètres

Mémoire de programme	8 Mbytes
Système de stockage de données	12 Mbytes

Axioline

3 paramètres

Quantité de données de procédé	max. 1482 octets (par station (données totales d’entrée et de sortie)) max. 1024 octets (bus local Axioline F (entrée)) max. 1024 octets (bus local Axioline F (sortie))
Nombre d’appareils pris en charge	Maximum 63 (par station)
Nombre d’appareils de bus locaux pouvant être connectés	max. 63 (observer la consommation courante)

PROFINET

7 paramètres

Fonction de l’appareil	Contrôleur PROFINET, dispositif PROFINET
Update rate	min. 1 ms (4 appareils) min. 4 ms (16 appareils)
Classe de conformité	A
Nombre d’appareils pris en charge	max. 16 (chez le contrôleur PROFINET)
Fonctions prises en charge	Contrôleur profinet de MRP FSU Dispositif MRP PROFINET
ID de l’appareil	hexagone 0169
Identifiant fournisseur	Hex 00B0

Fonction

Caractéristiques fonctionnelles

4 paramètres

Affichage de diagnostic	non
Fonction de redondance	non
Fonction de sécurité	non
Cybersécurité industrielle	Oui

Fonctionnalités

Caractéristiques fonctionnelles

1 Paramètres

Langages de programmation pris en charge

Organigramme symbolique (SFC)
Diagramme d’échelle (LD)
Diagramme de blocs de fonctions (FBD)
Texte structuré (ST)
C++
C#
Java
Python®
Simulink®

Exigences système

3 paramètres

Outil d’ingénierie	Ingénieur PLCnext Eclipse® Visual Studio® MATLAB/® Simulink®
Interface applicative	OPC UA®
Dissipation maximale de puissance pour la condition nominale	5,6 W (5,6 W = 10,6 W - 5,0 W)

Horloge temps réel

Horloge en temps réel et données de sauvegarde

2 paramètres

Horloge temps réel	Oui
Description de l’horloge temps réel	typique 10 ppm, max. 20 ppm à 25°C

Potentiels : alimentation en puissance de communication U (l’alimentation du bus local Axioline F U est générée à partir de U) L Bus L

5 paramètres

Tension d’alimentation	24 V CC
Plage de tension d’alimentation	19,2 V CC ... 30 V CC (y compris toutes les tolérances, y compris la ripple (± 5 %))
Tableau actuel	max. 442 mA (avec 1 A à U pour les I/O) Bus
Consommation d’énergie	Bus max. 10,6 W (avec 1 A à U pour les E/S)
Circuit de protection	Protection contre les surtensions ; électronique Protection contre la polarité inversée ; électronique

Potentiels : Axioline F bus local d’alimentation (U) bus

3 paramètres

Tension d’alimentation	5 V CC (via module de base de bus)
Unité d’alimentation	1 A
Méthode de connexion	Connexion à poussée

Connecteur Axioline F

7 paramètres

Méthode de connexion	Connexion à poussée
Section transversale du conducteur, rigide	0,2 mm² ... 1,5 mm²
Section transversale du conducteur, flexible	0,2 mm² ... 1,5 mm²
AWG à section transversale du conducteur	24 ... 16
Longueur de dénudage	8 mm
Protocoles pris en charge	HTTP HTTPS PROFINET Modbus/TCP (via la bibliothèque correspondante) Modbus/RTU (via la bibliothèque correspondante) EtherNet/IP (Adaptateur) CANopen® (via la bibliothèque correspondante) DALI (via la bibliothèque correspondante) DALI-2 (via l’application correspondante) HART (via l’application correspondante) IO-Link® (via l’application correspondante) MQTT (via l’application correspondante) Serveur UA® OPC Client OPC UA® (via l’application correspondante) DHCP (via l’application correspondante) SFTP SMTP (via l’application correspondante) SNTP (via l’application correspondante) SNMP (via l’application correspondante) DNS (via l’application correspondante) DNP3 (via l’application correspondante) IEC 60870-5-1 (via la bibliothèque correspondante) IEC 60870-5-104 (via la bibliothèque correspondante) IPsec syslog
Serveur web	Oui

Bus local Axioline F

3 paramètres

Nombre d’interfaces	1
Méthode de connexion	Module de base de bus
Vitesse de transmission	100 Mbps

Ethernet

7 paramètres

Système de bus	RJ45
Nombre d’interfaces	2 (Commuté en interne)
Méthode de connexion	Prise RJ45
Note sur la méthode de connexion	Négociation automatique et autocrosse
Vitesse de transmission	10/100 Mbps (duplex complet)
Physique de la transmission	Ethernet dans une paire torsadée RJ45
Longueur de transmission	max. 100 m

Dessin dimensionnel

5 paramètres

Largeur	45 mm
Hauteur	126,93 mm
Profondeur	75 mm
Note sur les dimensions	La profondeur s’applique lorsqu’un rail DIN TH 35-7,5 est utilisé (conformément à la norme EN 60715).
Couleur (Boîtier)	gris (RAL 7042)

Conditions ambiantes

Limites de l’environnement d’exploitation et de stockage

9 paramètres

Degré de protection	IP20 (Déclaration du fabricant, non évaluée par UL)
Température ambiante (fonctionnement)	-25 °C ... 60 °C jusqu’à 2000 m au-dessus du niveau moyen de la mer (observer la déclassement) -25 °C ... 55 °C jusqu’à 3000 m au-dessus du niveau moyen de la mer (à observer la déclassement) 55 °C (avec maximum 1 A sur U) Bus 55 °C ... 60 °C (uniquement en conjonction avec un module de puissance Axioline F AXL F PWR 1H (Article n° 2688297))
Température ambiante (stockage/transport)	-40 °C ... 85 °C
Humidité autorisée (fonctionnement)	5 % ... 95 % (selon DIN EN 61131-2)
Humidité autorisée (stockage/transport)	5 % ... 95 % (selon DIN EN 61131-2)
Choc (opération)	30g (conformément à la norme EN 60068-2-27/IEC 60068-2-27)
Vibration (fonctionnement)	5g (conformément à la norme EN 60068-2-6/IEC 60068-2-6)
Pression de l’air (fonctionnement)	70 kPa ... 106 kPa (jusqu’à 3000 m d’altitude)
Pression d’air (stockage/transport)	58 kPa ... 106 kPa (jusqu’à 4500 m au-dessus du niveau moyen de la mer)

UL, États-Unis/Canada

10 paramètres

Identification	cULus
Certificat	E238705
Compatibilité électromagnétique	Conformité à la directive EMC 2014/30/UE
Conformité aux directives EMC	Test d’immunité conformément à la norme EN IEC 61000-6-2 Décharge électrostatique (ESD) IEC 61000-4-2 Critère B, décharge de contact ±6 kV, décharge d’air ±8 kV Test d’immunité conformément à la norme EN IEC 61000-6-2 Champs électromagnétiques IEC 61000-4-3 Critère A, Intensité du champ : 10 V/m Test d’immunité conformément à la norme EN IEC 61000-6-2 Transients rapides (rafales)IEC 61000-4-4 Critère B, ±2 kV Test d’immunité conformément à la norme EN IEC 61000-6-2 Surtension transitoire (surtension) IEC 61000-4-5 Critère B ; Lignes d’alimentation en courant continu : ±0,5 kV/±1,0 kV (symétrique/asymétrique), blindage du câble du bus de champ : ±1,0 kV Test d’immunité conformément à la norme EN IEC 61000-6-2 Interférence menée IEC 61000-4-6 Critère A, tension d’essai 10 V Essai d’émission sonore conformément à la norme EN IEC 61000-6-4 Classe A
Type de montage	Montage sur rail DIN
3 2 1	3 9 , 6 2 1  TÜV SÜD Type test Approval ID : IITS2 029429 0027  identifiant d’approbation cULus Listed : E238705
ECLASS-13.0	27242207
ECLASS-15.0	27242207
ETIM 9.0	EC000236
UNSPSC 21.0	32151700

RoHS de l’UE

2 paramètres

Remplit les exigences de substance de l’UE RoHS	Oui
Exemption	7(a), 7(c)-I

RoHS en Chine

1 Paramètres

Période d’utilisation respectueuse de l’environnement (EFUP)

EFUP-50
Un tableau de déclaration de la RoHS chinoise lié à l’article se trouve dans la zone de téléchargement de l’article concerné sous « Déclaration du fabricant ». Pour tous les articles contenant EFUP-E, aucun tableau de déclaration de la Chine RoHS n’est émis ni requis.

SVHC DE PORTÉE UE

2 paramètres

REACH candidate substance (CAS No.)	Plomb (CAS : 7439-92-1)
SCIP	2418A98B-5B4D-41D2-9E52-7693084ccb5e
